相隔間距不一樣能提高型材散熱器的散熱技術要求
發布時間：2019-4-26 來源： 電子散熱器 站點：http://www.df18.com.cn |

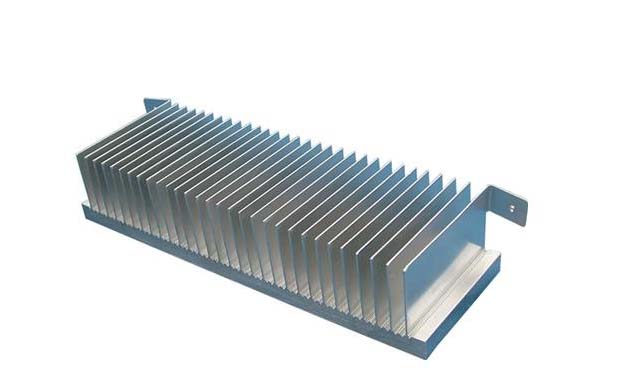

相隔間距不一樣能提高型材散熱器的散熱技術要求，鋁材散熱器的間距采用不一樣間距，由于風扇的風速為偏心狀態，把風速較強的部分吹到較密的間距，風速較低的吹到間距較寬的部分，大大提高散熱效率，加快散熱的速度，不易造成過熱狀態，減少了散熱片的間距，從而也減少了散熱片的總數，降低了材料成本。
工作原理如下：散熱片安裝后開始工作，風扇分布為偏心狀態，把風速較強的部分吹到間距較小的區域，風速較低的吹到間距寬的部分，提升效能，散熱片的30度斜角可降低入風口的阻力，降低噪音。
通過下述技術方案來解決上述技術問題的：一種不一樣間距的散熱片，其包括散熱底板、第一散熱片單元、散熱片、散熱槽和第二散熱片單元，所述第一散熱片單元安裝在散熱底板上，所述第二散熱片單元和第一散熱片單元由若干個散熱片構成，所述散熱槽安裝在散熱底板底部，并與第一散熱片單元和第二散熱片單元連接，所述第一散熱片單元內的散熱片間距相同，所述第二散熱片單元內的散熱片間距相同，所述第一散熱片單元內的散熱片與第二散熱片單元內的散熱片間距不同，所述散熱片切口帶有斜角。
實例：第一鋁材散熱器單元內的散熱片間距與第二散熱片單元內的散熱片間距差為05~1.0。散熱器為長方形帶有30度斜角，可降低入風口的阻力，提升性能，降低噪音。
|
|
