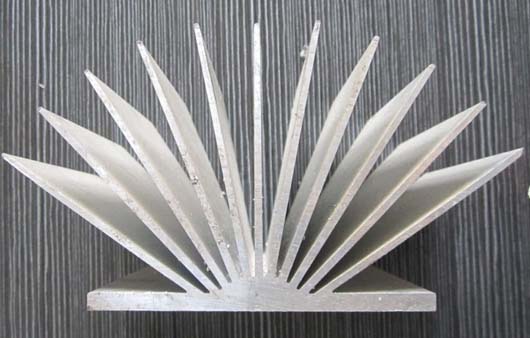

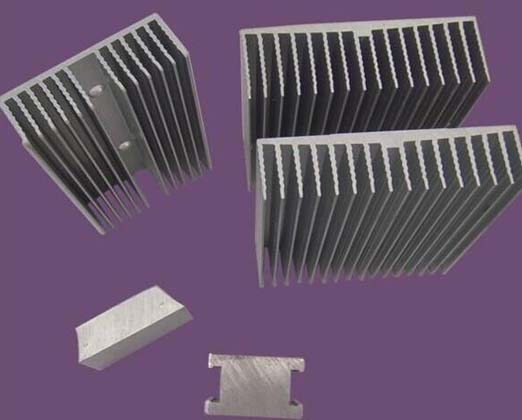

鋁合金型材散熱器因質(zhì)輕好看、良好的導(dǎo)熱性和易加工成簡(jiǎn)單的形態(tài)，相對(duì)其他金屬材料來(lái)說(shuō)更具有優(yōu)勢(shì)，被寬泛地用來(lái)散熱器材上。鋁合金散熱器材重要有三品種型：扁寬形，篦子形或魚(yú)刺形；圓形或扁圓圓形里面散熱片呈噴射狀；樹(shù)枝形。它們的獨(dú)特特點(diǎn)是：散熱片之間間隔短，相鄰兩散熱片之間構(gòu)成一個(gè)槽形，其深寬比很大；壁厚差大，正常散熱片薄，而其根部的底板薄厚大。因而給散熱型材的楦子設(shè)計(jì)、打造和生產(chǎn)帶來(lái)很大的難度。
散熱器型材有一全體尺寸較小、形態(tài)對(duì)稱的出品比擬輕易生產(chǎn)，大部疏散熱器型材扁寬形，形狀尺寸較大，有的不對(duì)稱，散熱片之間的槽形深寬比很大，其生產(chǎn)難度較大。須要從鑄錠、楦子、擠壓工藝多少上面配合，能力不利生產(chǎn)出散熱器型材。擠壓散熱器型材用的合金無(wú)須存在良好的可擠壓性和導(dǎo)熱性，正常用的有1A30、1035和6063等合金。眼前廣泛運(yùn)用較多的是6063合金，所以它除非有良好的可擠壓性、導(dǎo)熱性外，再有較好的力學(xué)性能�！ ′X合金散熱器型材的生產(chǎn)要從鑄錠的品質(zhì)、楦子的材質(zhì)和設(shè)計(jì)、縮小擠壓力以及擠壓工藝等上面著手。
1、鑄錠的品質(zhì)務(wù)求
鑄錠的合金成份要寬大掌握雜質(zhì)含量，保障合金萬(wàn)分的清純度。關(guān)于6063合金要掌握Fe、Mg、Si的含量。Fe的含量應(yīng)小于0.2%，Mg、Si的含量正常都掌握在行政區(qū)劃規(guī)范的上限，Mg含量0.45%——0.55%，Si含量0.25%——0.35%。鑄錠要通過(guò)充足的勻稱化解決，使鑄錠的組織、性能勻稱統(tǒng)一。
鑄錠的名義要潤(rùn)滑，不容許有偏析瘤或粘有沙泥。鑄錠的端面要平坦，使不得切成踏步狀或切斜度太大（切斜度應(yīng)在3㎜以內(nèi)）。所以踏步狀或切斜度太大，用立體模擠壓散熱型材時(shí)，那末沒(méi)有設(shè)計(jì)導(dǎo)購(gòu)樫，鑄錠間接碰到楦子，因?yàn)殍T錠端面夾板氣，涌現(xiàn)有的中央先接觸楦子，產(chǎn)生應(yīng)力集中，易把楦子的齒形擠斷，或造成出料的先后不一，輕易產(chǎn)生堵�；驍D壓成型不好的景象�！ �
2、對(duì)楦子的務(wù)求
所以散熱器型材的楦子都是許多修長(zhǎng)的齒，要接受很大的擠壓力，每個(gè)齒都要有很高的強(qiáng)度和韌性，那末彼此之間的性能有很大的差距，就輕易使強(qiáng)度或韌性差的那些齒產(chǎn)生斷裂。因而楦子鋼材的品質(zhì)無(wú)須牢靠，較好運(yùn)用品質(zhì)牢靠的廠家生產(chǎn)的H13鋼材，或選用優(yōu)質(zhì)的進(jìn)口鋼材。楦子的熱解決非常不足道，要用真空加熱淬火，較好采納低壓純氮淬火，能夠保障淬火后楦子的各全體性能勻稱。淬火后要采取三次回火，使楦子的硬度保障在HRC48——52的前提下，存在剩余的韌性。這是預(yù)防楦子斷齒的不足道條件。 散熱器型材要能不利擠壓順利，要害是楦子的設(shè)計(jì)要正當(dāng)，打造要準(zhǔn)確。正常放量防止鑄錠間接擠壓到楦子作業(yè)帶上。關(guān)于扁寬的梳形散熱器型材，設(shè)計(jì)一個(gè)旁邊較小、兩邊較大的導(dǎo)購(gòu)模，使非金屬往兩邊流，縮小楦子作業(yè)帶上的擠壓力，而且使其壓力散布勻稱。因?yàn)樯崞餍筒臄嗝娴谋诤癫畲螅O(shè)計(jì)楦子作業(yè)帶時(shí)要相應(yīng)維持它們的差異，即壁厚大的中央作業(yè)帶要尤其加大，能夠大到20mm——30mm，而齒尖的地位要打破通例，把作業(yè)帶減到較小。總之要保障非金屬在各處固定的勻稱性。關(guān)于扁寬形散熱器，為保障模存在定然的剛度，楦子的薄厚要適當(dāng)增多。薄厚增多量約30%——60%。楦子的制作也要非常細(xì)致，空刀要做到高低、左右、旁邊維持對(duì)稱，齒與齒之間的加工誤差要小于0.05mm，加工誤差大輕易產(chǎn)生偏齒，即散熱片的厚薄不勻稱，乃至?xí)a(chǎn)生斷齒的景象。
關(guān)于設(shè)計(jì)比擬成熟的斷面，用嵌鑲合金鋼楦子也是一個(gè)較好的步驟，所以合金鋼模存在較好的剛性和耐磨性，不易產(chǎn)生變形，無(wú)利于散熱器型材的成形。
3、縮小擠壓力
為了預(yù)防楦子斷齒應(yīng)放量縮小擠壓力，而擠壓力與鑄錠的長(zhǎng)、合金變形抗力的大小、鑄錠的狀態(tài)、變形水平的大小等成分無(wú)關(guān)。因而擠壓散熱鋁材的鑄棒不宜太長(zhǎng)，約為畸形鑄棒長(zhǎng)短的（0.6——0.85倍）。尤其是在試模和擠壓首次根鑄棒時(shí)，為確保能不利生產(chǎn)出象樣的出品，較好用更短的鑄棒，即畸形鑄棒長(zhǎng)短（0.4——0.6）倍的鑄棒來(lái)試模。
關(guān)于形態(tài)簡(jiǎn)單的散熱大喊型材斷面，除非縮短鑄棒的長(zhǎng)短外，還可思忖用純鋁短鑄做首次次試擠壓，試擠順利后再用畸形鑄錠繼續(xù)擠壓生產(chǎn)。
鑄錠勻稱化退火不僅能夠使組織和性能勻稱，而且能夠普及擠壓性能和升高擠壓力，因而務(wù)求鑄錠無(wú)須勻稱化退火。至于變形水平的莫須有，因?yàn)樯崞餍筒牡臄嗝娣e正常都比擬大，擠壓系數(shù)正常在40以內(nèi)，因而其莫須有較小。
4、擠壓工藝
散熱器型材生產(chǎn)的要害是擠壓楦子的首次次試模，有條件的話，能夠先在電腦上做模仿嘗試，看楦子設(shè)計(jì)的作業(yè)帶是否正當(dāng)，而后在擠壓機(jī)上試模。首次次試模非常不足道，退火爐操作手要讓主柱塞后退上壓時(shí)在低于8MPa的工業(yè)氣壓力下慢速后退，較好有人用水筒光線照看楦子入口處，等擠壓楦子的每一個(gè)散熱片都勻稱擠壓�？缀�，能力逐步加壓減速繼續(xù)擠壓。試模順利后接續(xù)擠壓時(shí)，應(yīng)留神掌握好擠壓進(jìn)度，做到顛簸操作。生產(chǎn)散熱器型材時(shí)應(yīng)留神楦子的加熱熱度，要使楦子熱度與鑄錠熱度相近。若時(shí)差太大，因?yàn)樯蠅簳r(shí)擠壓進(jìn)度慢，會(huì)使非金屬熱度上升，易產(chǎn)生堵模或光速不勻稱的景象。
|
